中文リサイクルプラントRecycling Plant
生産ライン概要Production Line Overview
当社の生産ラインでは、外構リサイクルアルミニウムテンプレートや断橋アルミニウムなど、
建築廃材を原料として再生アルミニウムを製造しています。
工程は以下のプロセスで構成されています。
・破砕 ・篩分け ・風力選別 ・磁力選別
・非鉄金属選別 ・X線選別
本生産ラインの選別能力は 毎時6トン以上 です。
また、生成されるアルミニウム粒子の粒径分布は以下の通りです。
0～3mm
3～10mm
10～50mm
50～100mm
紹介動画

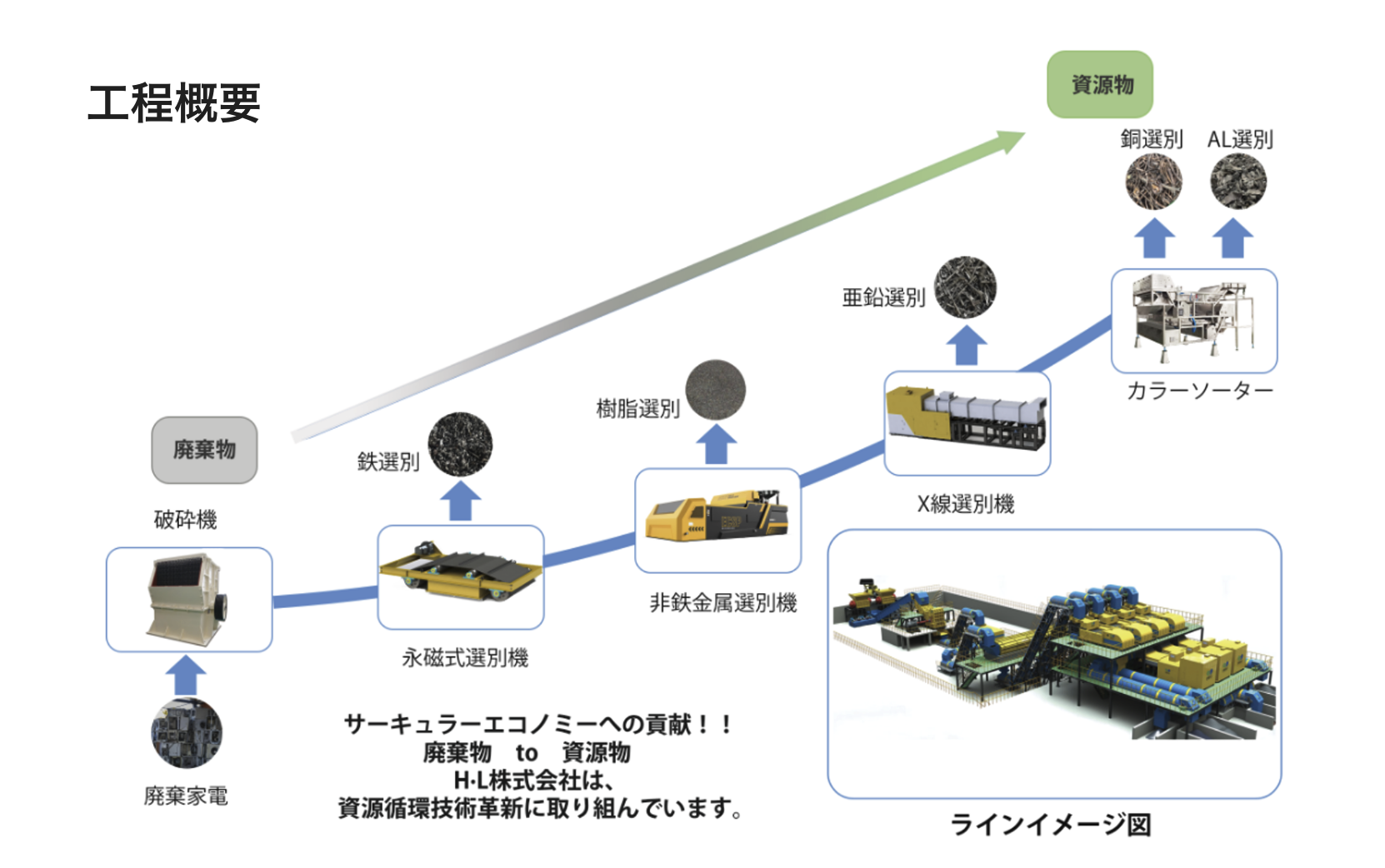

プロセス概要Process Overview

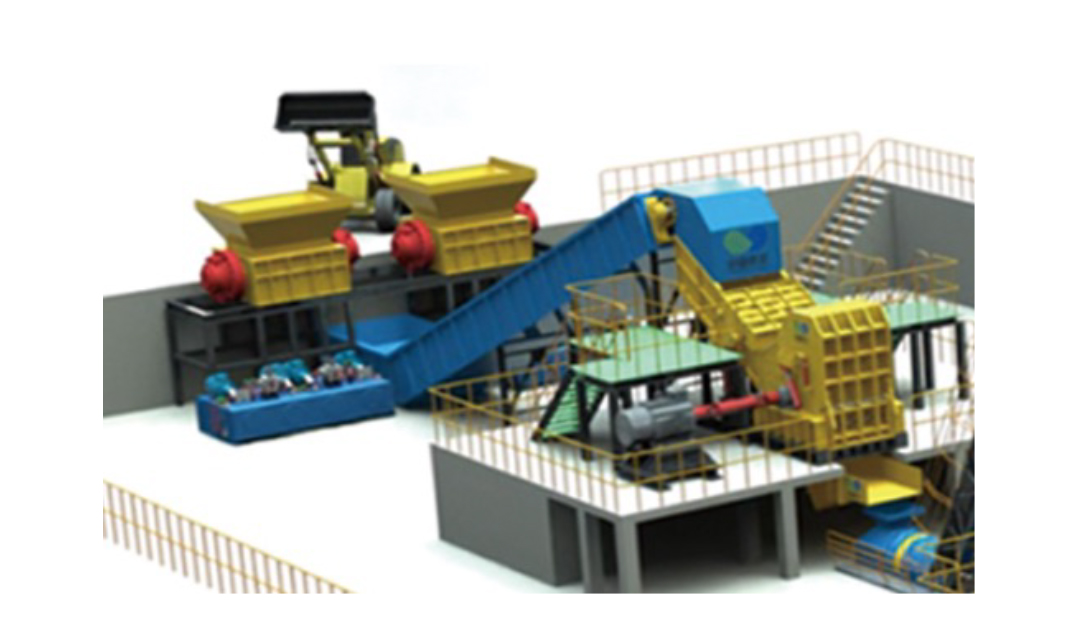

１．原料投入・破砕工程
Raw material input and crushing process
アルミニウム建築廃材（断橋アルミ・型枠用アルミ等）をローダーまたはグラップルで
鱗板コンベヤに投入ハンマークラッシャーへ移送し破砕処理。
２．一次選別工程
Primary sorting process
破砕後物料はクラッシャー下部ベルトコンベヤで直線振動篩（2層式）へ移送
＞100mm粒子：クラッシャーへ返送
＜3mm粒子：空気分離機（風選機）で塵埃除去後、アルミ屑として分別貯蔵。
３．前処理工程
Pretreatment process
3～100mm粒子は：
(1) 磁気ドラム（上吸式）で鉄分除去
(2) 空気分離機で軽量異物（プラ片・紙片等）除去
(3) 二次磁選（ベルトコンベヤ一体型磁気ドラム）
４．粒度分別工程
Granularity separation engineering
ロータリースクリーンで3区分：
3～10mm
10～50mm
50～100mm
５．精密選別工程
Precision sorting process
全粒度帯：非鉄金属選別機で重質非金属（シーリング材・コンクリート片・木片等）除去
3～10mm/10～50mmの残留物は補助渦電流選別機で再選別。
６．最終精製工程
Final purification process
10～50mm/50～100mm粒子：
X線センサー選別機で銅・亜鉛・ステンレス等の異金属除去
3～10mm粒子：直接高純度アルミ製品として回収。
７．出力
Output
全工程を通じて高純度再生アルミニウムを獲得。
**技術ポイント**
磁選工程を2段階設置（初期＋最終前）
3～10mm粒子はX線選別不要（粒度特性を考慮）
渦電流選別を2系統で実施（主選別＋掃選）
システム詳細System Details

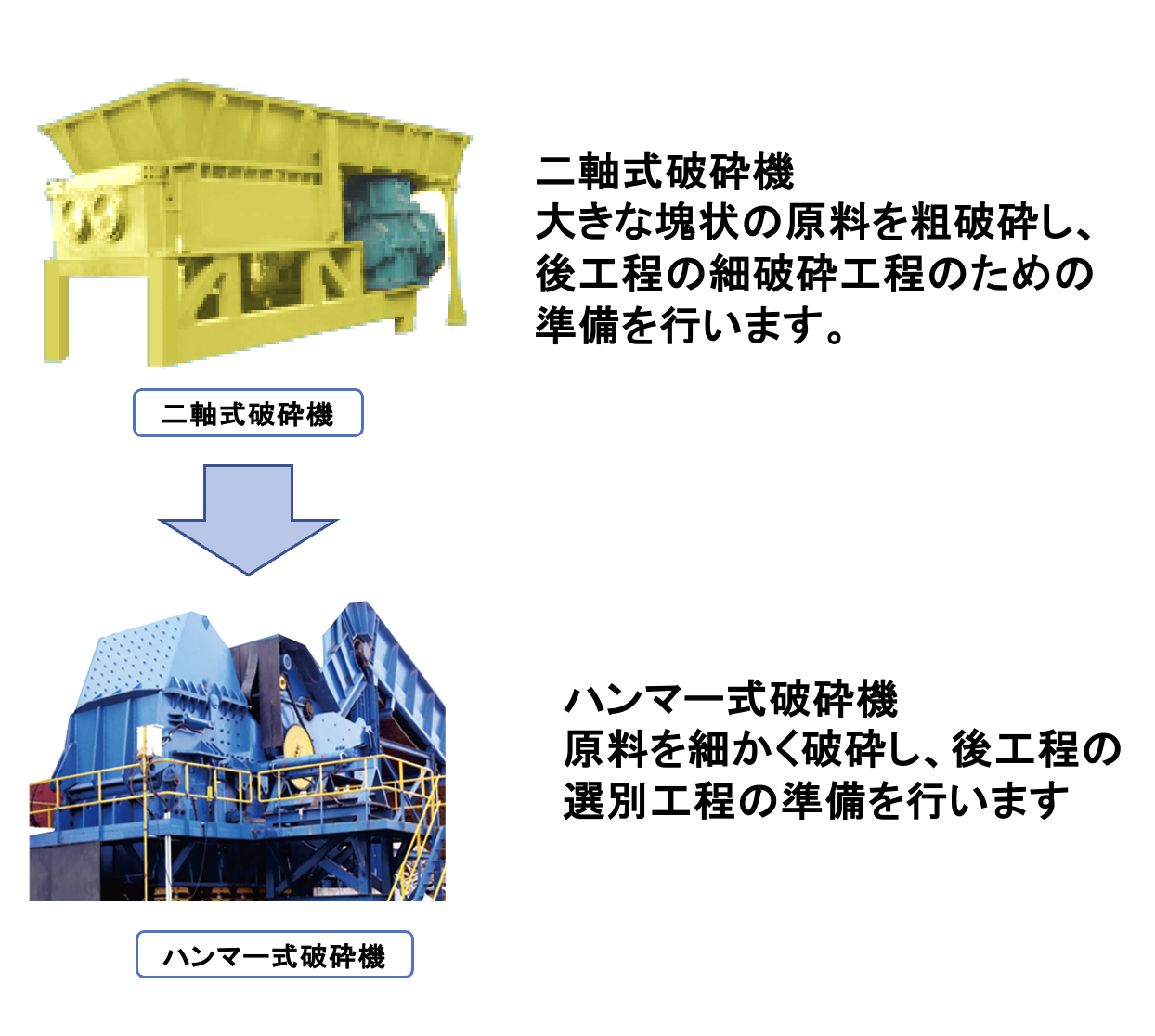

ハンマー式破砕機下部のベルトコンベヤは破砕済み原料を2層直線振動篩に供給します。
選別プロセスは以下の通りです：
・篩分工程：
＞100mmの粗粒：ハンマークラッシャーへ返送
＜3mm微粉：ベルトコンベヤで空気分離機（風選機）に移送塵埃除去後のアルミ屑は専用エリアに分別貯蔵。

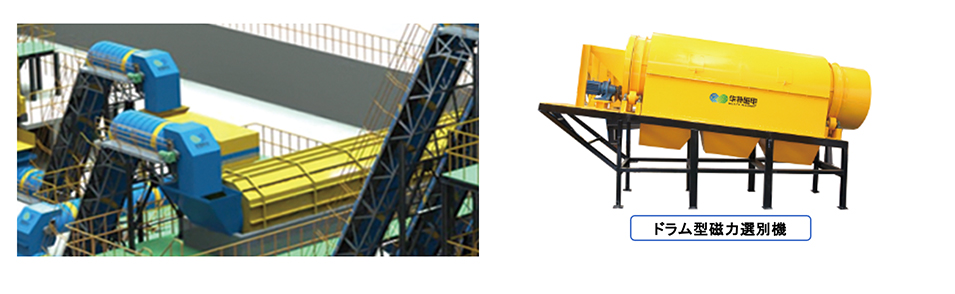

・磁選工程：
3～100mm粒子：上向き磁気ドラム（オーバーヘッド型）で鉄分除去処理を実施。
第一段磁選処理後の原料はベルトコンベヤに落下し、空気分離機（風選機）に送り込まれます。
ここでプラスチック片、繊維屑、紙片などの軽量異物を除去します。
これにより、後段工程のロータリースクリーンおよび渦電流選別機の処理効率が向上します。
前工程の第二段風選処理で軽量異物を除去した原料は、以下の工程で処理されます：
第二段磁選工程：
ベルトコンベヤ上に設置された磁気ドラムにより、残留鉄分を除去
除鉄後の原料はロータリースクリーン（回転式篩）に投入
粒度分別工程：
ロータリースクリーンで原料を3段階に分別：
3～10mm粒子
10～50mm粒子
50～100mm粒子

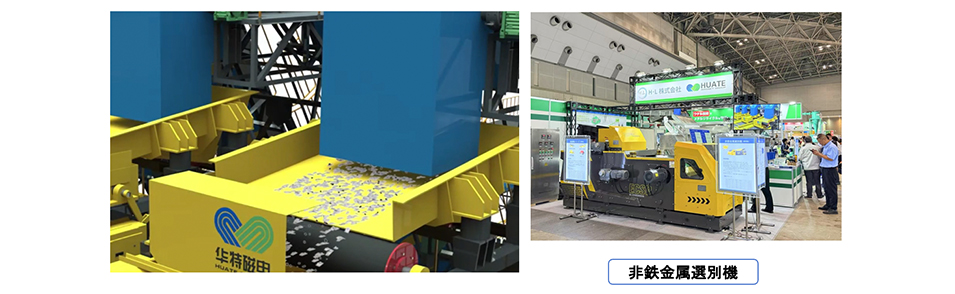

主選別工程：
3つの粒度帯
（3～10mm/10～50mm/50～100mm）別に渦電流選別機を通過
除去対象物：
シーリング材（ゴム系）
コンクリート片
岩石片
木片等の非金属重質物
掃選工程：
3～10mm及び10～50mm粒子から分離され
た重質非金属は補助渦電流選別機で再選別を実施
選別対象の振り分け：
・3～10mm粒子：
本工程をバイパス（直接高純度アルミ製品として回収）
・10～50mm及び50～100mm粒子：
混合後にX線選別機へ投入

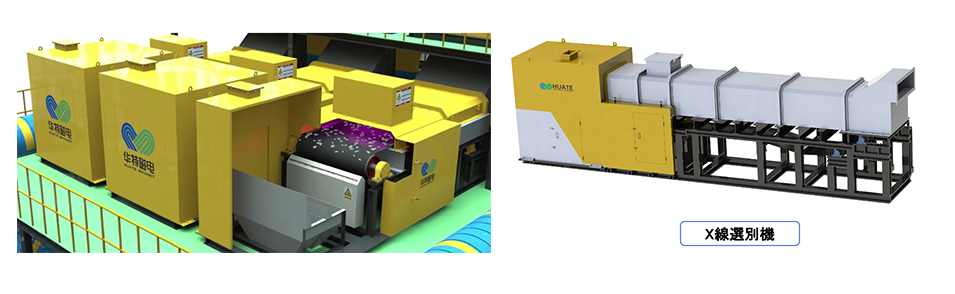

精密選別工程：
・X線センサーとAI判別システムにより：
銅（Cu）含有物、亜鉛（Zn）含有物、
その他異金属不純物 を検出・除去
アウトプット：
純度99.5%以上の高品位再生アルミニウムを獲得

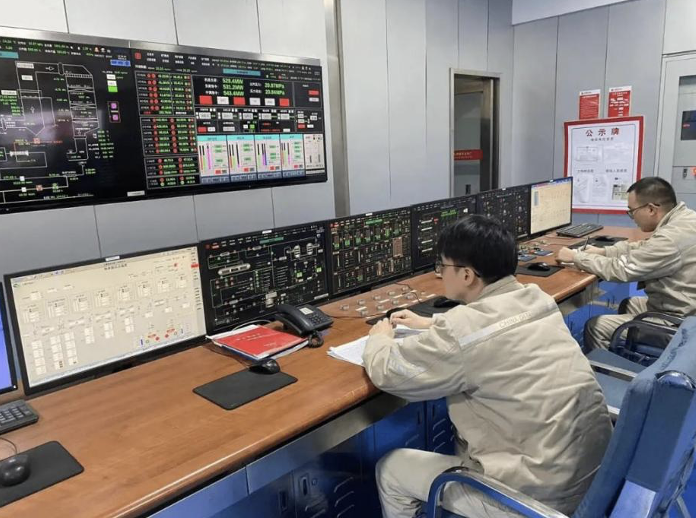

集中制御システムの構成
基本構成：簡易配置可能
拡張構成：工場内に集中制御室を設置
主要制御機器
・PLC：三菱電機シリーズ採用
・監視ソフト：WINCC（HMI上位システム）統合監視機能
全設備の集中監視：
・運転状態のリアルタイム表示
・運転パラメータの調整可能
・設備間インターロック制御
操作機能
ワンタッチ操作：
・ライン一斉起動/停止
・緊急停止機能（E-stop）
操作モード切替：
・現場操作モード
・集中制御モード（選択スイッチ装備）
・連動制御システム
統合制御機能：
・破砕機・計量システム・コンベヤの連携
・工程ルート自動最適化
制御方式：
・自動/手動切替可能
・集中制御と現場制御の併用
・通信インターフェース
遠隔監視機能：
・設備状態の集中制御室への送信
・パラメータ設定指令の受信
標準装備：
・産業用Ethernetポート
・フィールドバス対応
当社取り扱い商品の製造会社Manufacturers of Our Products
日本総代理
中国・山東華特磁電科技股フェン有限公司
(山东华特磁电科技股份有限公司)
山東華特磁電科技株式会社は、総面積35万平方メートルの工場を有し、登録資本金は1.1億元以上、従業員数は800名を超える、中国最大級の磁力応用機器専門メーカーの一つです。
新力超導、オーストラリア華特をはじめ、国内外に10社以上の子会社を展開しています。
30年以上にわたり、磁気技術を応用した各種機器の開発と製造に取り組んでおり、選鉱分野でも豊富な経験を有しています。
当社の事業領域は、新エネルギー材料、鉱山、石炭、電力、冶金、非鉄金属、医療分野など多岐にわたり、鉱山選鉱プラントのEPC＋O&M（設計・調達・建設＋運営・保守）一括請負サービスも提供しています。
製品は、オーストラリア、ドイツ、ブラジル、インド、南アフリカなど、世界30カ国以上に輸出されています。
